TECHNINĖ INFORMACIJA » Langų orlaidės

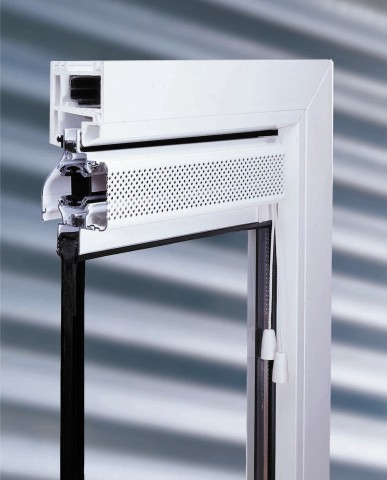

ORLAIDĖ DUCOPLIUS 15000
Orlaidė tinka PVC, mediniams ir aliumininiams langams.
- Unikalus dizainas
- Tik 60 mm sumažinamas stiklas
- 100% aliuminis
- Galimos visos RAL spalvos bei dvispalvis variantas
- Nesudaro skersvėjų - įmontuotas oro deflektorius, nukreipiantis oro srautą į viršų
- Žalias (atidaryta)/raudonas (uždaryta) indikatorius ant reguliavimo rankenėlės abiems antgaliams
- Valdymas: ranka, virvele arba lazdele.
- Tinka stiklo paketams: 20 mm, 24 mm, 28 mm, 32 mm
| Techninės charakteristikos |
| Oro pratekėjimo laisvas plotas |
15000 mm²/m |
| Pratekantis oro kiekis prie 2 Pa |
50 m³/h/m |
| Sandarumas vandeniui |
900 Pa |
| Sandarumas vėjui |
900 Pa |
| Standumas ir tvirtumas |
Iki 2000 Pa |

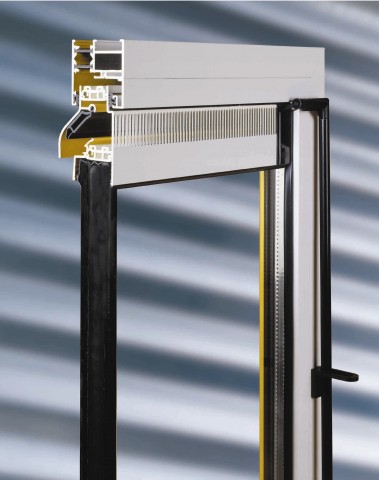

ORLAIDĖ DUCOTON 10
Ši orlaidė tinka PVC, mediniams ir aliumininiams langams.
- Unikalus dizainas
- Tik 80 mm sumažinamas stiklas
- 100% aliuminis
- Galimos visos RAL spalvos bei dvispalvis variantas
- Nesudaro skersvėjų - įmontuotas oro deflektorius, nukreipiantis oro srautą į viršų
- Žalias (atidaryta)/raudonas (uždaryta) indikatorius ant reguliavimo rankenėlės abiems antgaliams
- Gali būti išvalomas nuėmus vidinį perforuotą profilį, kuris taip pat atlieka apsauginę funkciją nuo vabzdžių
- Valdymas: ranka, virvele arba lazdele.
- Tinka stiklo paketams: 20 mm, 24 mm
| Techninės charakteristikos |
| Oro pratekėjimo laisvas plotas |
15000 mm²/m |
| Pratekantis oro kiekis prie 2 Pa |
50 m³/h/m |
| Sandarumas vandeniui |
450 Pa |
| Sandarumas vėjui |
450 Pa |
| Standumas ir tvirtumas |
Iki 1600 Pa |
|
|

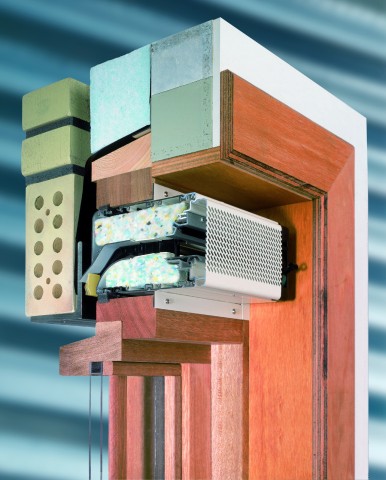

ORLAIDĖ DUCOMAX
Ducomax - tai aliumininė orlaidė su garso izoliacija, tinkanti PVC, mediniams ir aliumininiams langams.
- Įmanomi įvairūs montavimo variantai (ant stiklo paketo ir virš lango rėmo)
- 100% aliuminis
- Galimos visos RAL spalvos bei dvispalvis variantas
- Nesudaro skersvėjų - įmontuotas oro deflektorius, nukreipiantis oro srautą į viršų
- Žalias (atidaryta)/raudonas (uždaryta) indikatorius ant reguliavimo rankenėlės abiems antgaliams
- Valdymas: ranka, virvele arba lazdele.
- Vidinis nuimamas perforuotas profilis atlieka apsauginę funkciją nuo vabzdžių
- Paprasta priežiūra ir valymas
Garso sugėrimo charakteristikos
Frequencies in dB(A) Dne,A in dB(A) Dne,W (c;c tr) in dB(A)
| Ducomax |
Frequencies in dB(A) |
Dne,A in dB(A) |
D ne, W (c;c tr ) |
| |
125 Hz |
250 Hz |
500 Hz |
1000 Hz |
2000 Hz |
BG |
Rail |
Lucht |
|
| Corto 10 |
32,8 |
33,7 |
39,5 |
44,4 |
40,0 |
39,1 |
41,1 |
40,1 |
41 (-1;-2) |
| Corto 15 |
30,4 |
30,8 |
34,6 |
40,5 |
40,1 |
36,0 |
38,6 |
37,0 |
38 (0;-2) |
| Corto 20 |
29,4 |
28,6 |
32,1 |
38,7 |
38,2 |
33,9 |
36,5 |
34,8 |
36 (0;-2) |
| Corto 25 |
29,0 |
28,4 |
30,5 |
37,2 |
39,9 |
33,0 |
35,8 |
34,0 |
36 (-1;-3) |
| Medio 10 |
35,1 |
35,1 |
42,5 |
49,3 |
43,1 |
41,5 |
44,2 |
42,6 |
44 (-1;-3) |
| Medio 15 |
31,1 |
33,4 |
37,2 |
47,9 |
45,2 |
38,7 |
42,7 |
40,3 |
42 (-1;-3) |
| Medio 20 |
30,3 |
30,5 |
36,5 |
43,3 |
39,0 |
36,6 |
39,4 |
37,7 |
39 (-1;-2) |
| Medio 25 |
28,8 |
28,3 |
31,6 |
39,3 |
41,2 |
33,7 |
37,1 |
34,9 |
37(-1;-3) |
| Alto 10 |
34,3 |
37,5 |
44,1 |
51,1 |
48,7 |
43,2 |
47,5 |
45,1 |
47(-1;-3) |
| Alto 15 |
32,1 |
34,6 |
41,2 |
50,0 |
47,7 |
40,7 |
45,4 |
42,6 |
45(-1;-4) |
| Alto 20 |
29,5 |
31,3 |
38,0 |
48,5 |
42,9 |
37,6 |
42,0 |
39,3 |
41(0;-3) |
| Alto 25 |
28,3 |
28,9 |
33,9 |
45,4 |
40,9 |
35,0 |
38,9 |
36,4 |
39(-1;-4) |
| Largo 10 |
35,0 |
40,1 |
49,6 |
57,0 |
52,2 |
45,7 |
51,5 |
48,3 |
51(-2;-5) |
| Largo 15 |
32,1 |
36,5 |
43,2 |
53,2 |
40,9 |
41,1 |
43,4 |
42,7 |
44(-2;-3) |
| Largo 20 |
30,2 |
34,2 |
42,4 |
47,4 |
41,2 |
39,5 |
42,6 |
41,2 |
42(-1;-3) |
| Largo 25 |
29,6 |
31,3 |
38,3 |
44,5 |
39,9 |
37,3 |
40,4 |
38,7 |
40(-1;-3) |
|
|
|
